2-لیفس سینٹر اوپننگ لینڈنگ ڈور ڈیوائس THY-LD-B

مختصر تفصیل:

چین میں ٹاپ 10 ایلیویٹر پارٹس ایکسپورٹر ہمارے فوائد

1. تیز ترسیل

2. لین دین صرف آغاز ہے، سروس کبھی ختم نہیں ہوتی

3. قسم: لینڈنگ ڈور ڈیوائس THY-LD-B

4. آپ جو چاہتے ہیں وہ ہم فراہم کرتے ہیں، بھروسہ کرنا خوشی کی بات ہے! میں آپ کے اعتماد کو کبھی ضائع نہیں کروں گا!

ہمیں ای میل بھیجیں۔

مصنوعات کی تفصیل

پروڈکٹ ٹیگز

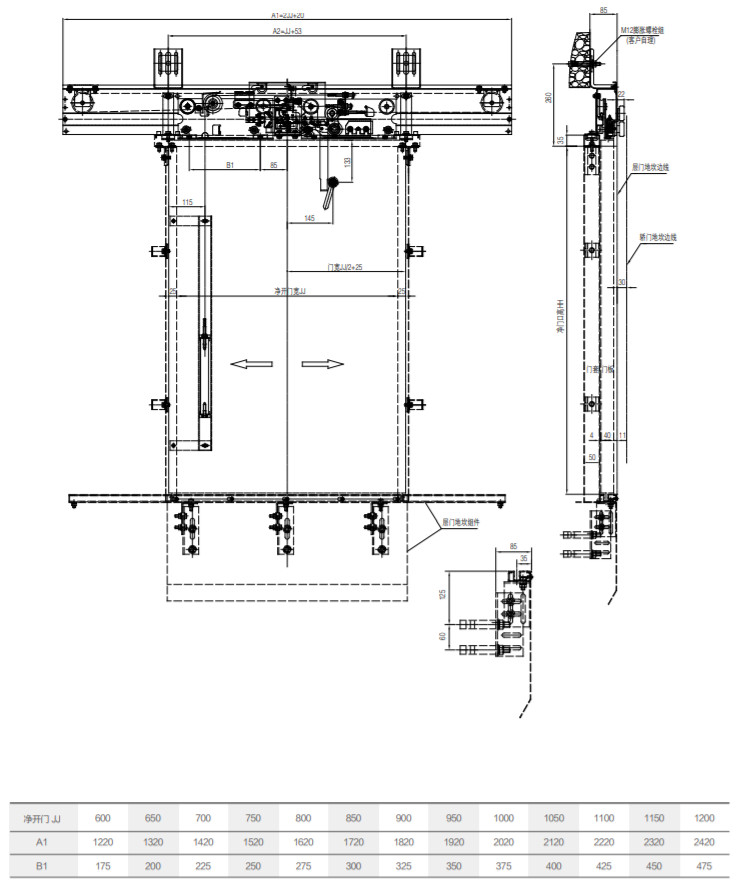

THY-LD-B سینٹر ڈویژن ہیوی ہتھوڑا لینڈنگ ڈور ڈیوائس کی خصوصیات

1. کھولنے کا طریقہ دروازے کے پینل کو کھولنا اور 45 کلو پینڈولم اثر ٹیسٹ پاس کرنا ہے۔

2. دروازے کو ایک بھاری ہتھوڑا سے بند کرنے پر مجبور کیا جاتا ہے، اور بھاری ہتھوڑا اور گائیڈ ٹیوب کو لینڈنگ دروازے کے اندرونی طرف رکھا جاتا ہے۔

3. دروازے کے تالے نے قومی لفٹ معائنہ مرکز کا امتحان پاس کر لیا ہے اور CE اور CU-TR سرٹیفیکیشن حاصل کر لیا ہے۔

4. دروازے کے تالے کا قابل اطلاق وولٹیج: ≤ AC230V، ≤ DC110V۔

لوازمات

لینڈنگ ڈور ڈیوائس کی تنصیب کا طریقہ

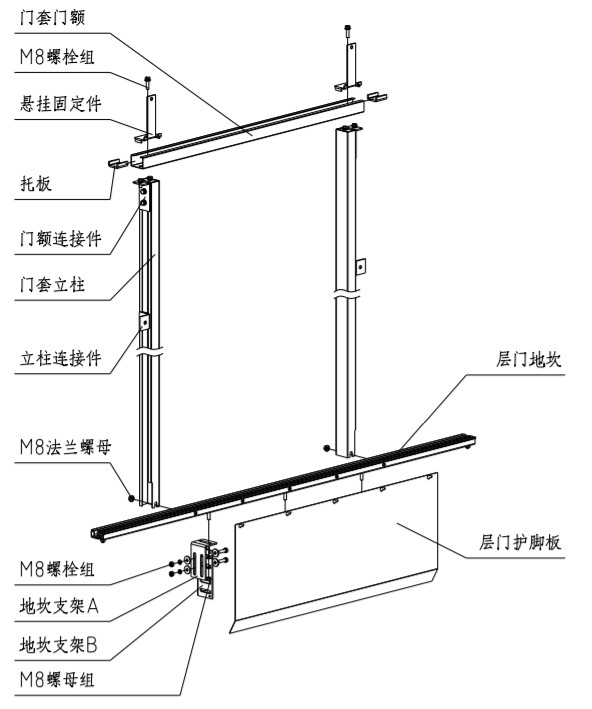

1. دہلی اور دروازے کے کور کی تنصیب

1.1 ہوسٹ وے کے سائز کے مطابق دہلی کے داخلے اور باہر نکلنے کی پوزیشن کا تعین کریں۔ دہلی کے مرکز کو داخلی اور خارجی راستے کے مرکز کی طرح ایڈجسٹ کریں، اور دہلی کے مرکز کو نشان زد کریں؛ دہلی کی سطح کو 1/1000 سے کم کرنے کے لئے ایڈجسٹ کریں؛ پانی کو ہوسٹ وے میں داخل ہونے سے روکنے کے لیے سطح۔

1.2 دروازے کے کور کالم اور دروازے کے کور کے دروازے کو جوڑنے والے ٹکڑوں کے ساتھ جمع کریں، اور پھانسی کے فکسنگ حصوں کو انسٹال کریں؛ دروازے کو دہلی پر رکھیں، دروازے کے کور کالم کی عمودی کو 1/1000 سے کم کرنے کے لیے ایڈجسٹ کریں؛ دروازے کے کور کا مرکز داخلی دروازے کے مرکز کے ساتھ مطابقت رکھتا ہے اور باہر نکلتا ہے سیل سینٹر نشان کی پیمائش؛ دروازے کے ڈھکنے کے نچلے پیشانی والے جہاز کا سائز اور دہلی کے اوپری جہاز کا سائز دروازے کی خالص اونچائی ہے۔ ایڈجسٹمنٹ مکمل ہونے کے بعد، M8 فلینج نٹ کو لاک کریں۔ سائز ایڈجسٹ کرنے کے بعد، کالم کنیکٹر کو دیوار سے ٹھیک کریں۔

1.3 دہلی پر لینڈنگ ڈور ٹو گارڈ کو ٹھیک کریں۔

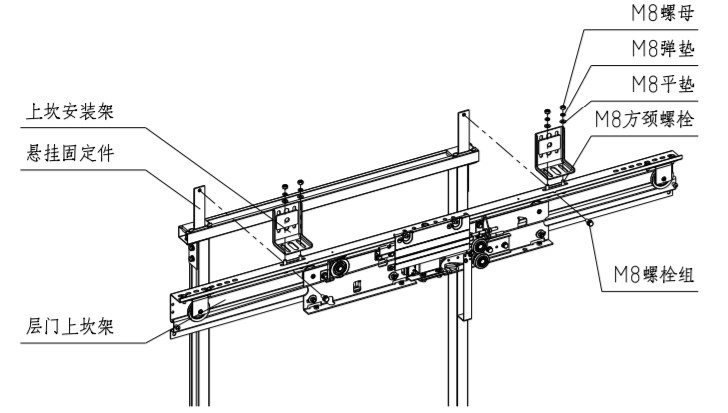

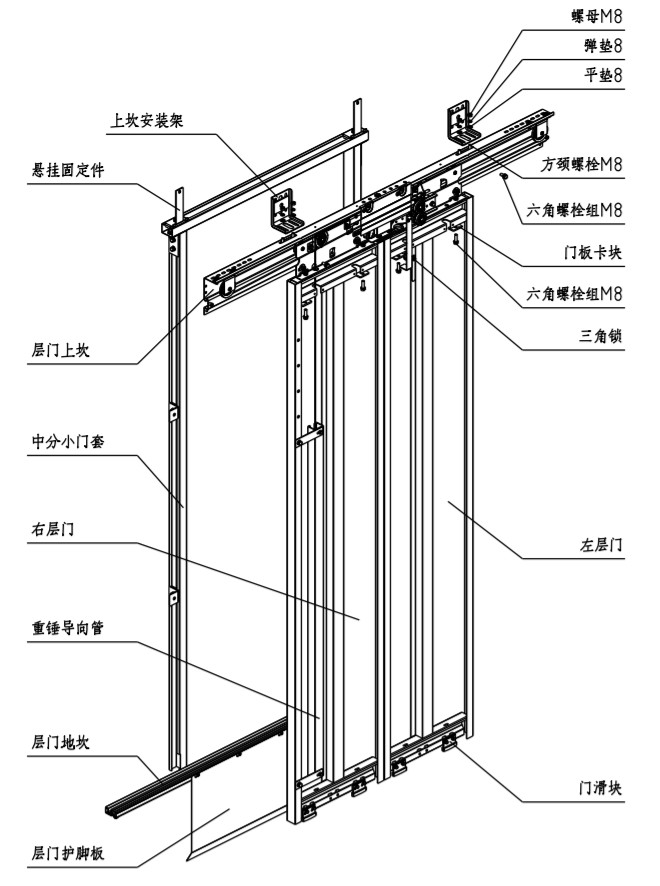

2. لینڈنگ ڈور ڈیوائس کی تنصیب

2.1 لینڈنگ ڈور کے اوپری سل فریم کو سسپنشن فکسنگ پارٹ کے نچلے سرے پر بارب کے ساتھ سیدھ میں کریں، اور M8*20 بولٹ گروپ کے ذریعے اوپری سل فریم اور لینڈنگ ڈور کے سسپنشن فکسنگ حصے کو لاک کریں۔

2.2 ہوسٹ وے کی دیوار پر اوپری سل ماؤنٹنگ فریم کو توسیعی بولٹ یا تھرو وال بولٹ سے ٹھیک کریں۔ اوپری سل ماؤنٹنگ فریم اور لینڈنگ ڈور اوپری سل M8 مربع گردن کے بولٹ کے ذریعے جڑے ہوئے ہیں۔

2.3۔ دروازے کے مرکز کو کھلا اور داخلی اور باہر نکلنے کے مرکز کو ہم آہنگ بنانے کے لیے لینڈنگ دروازے کے اوپری سل کو بائیں اور دائیں ایڈجسٹ کریں۔

2.4 لینڈنگ ڈور ڈیوائس کے فرش کی عمودی حالت کو ایڈجسٹ کریں۔ لینڈنگ ڈور ڈیوائس کے فرش کی عمودی حالت کو عمودی لکیر لگا کر یا کار کے دروازے کی سل کو بطور حوالہ لے کر ±0.5mm پر ایڈجسٹ کریں۔

2.5 درج ذیل فرش کے دروازوں پر سیل فریم کی تنصیب کے بنیادی پیرامیٹرز کا جائزہ لینے کے بعد، تمام تنصیب کے بولٹس کو سخت کریں:

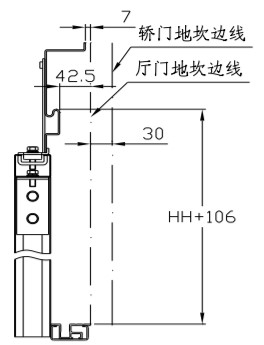

لینڈنگ ڈور کے اوپری سل فریم کی اونچائی: لینڈنگ ڈور کے اوپری سل فریم گائیڈ ریل کی اوپری سطح اور لینڈنگ ڈور کی سل کے درمیان فاصلہ HH+106mm ہے۔

لینڈنگ ڈور کے اوپری سل فریم کا مرکز: لینڈنگ ڈور کے اوپری سل فریم کے مرکز اور داخلی اور باہر نکلنے کے مرکز کے درمیان انحراف ±1 ملی میٹر ہے۔

لینڈنگ ڈور کی اپر سل گائیڈ ریل اور کار ڈور کی سل کے درمیان فاصلہ: لینڈنگ ڈور کی اوپری سل گائیڈ ریل اور لینڈنگ ڈور کی سل کے درمیان فاصلہ 42.5 ملی میٹر ہے، اور کار ڈور کی سل سے فاصلہ 72.5 ملی میٹر ہے۔
