2-لیفس سینٹر کھول رہا ہے VVVF غیر مطابقت پذیر دروازہ آپریٹر THY-DO-09XA
1. تیز ترسیل
2. لین دین صرف آغاز ہے، سروس کبھی ختم نہیں ہوتی
3. قسم: ڈور آپریٹر THY-DO-09XA
4. ہم BST، NBSL، OULING، ES، YS، HD اور دیگر برانڈز کے ہم وقت ساز اور غیر مطابقت پذیر ڈور آپریٹر سسٹم فراہم کر سکتے ہیں۔
5. اعتماد خوشی ہے! میں آپ کے اعتماد کو کبھی ضائع نہیں کروں گا!
1. یہ مطابقت پذیر بیلٹ ٹرانسمیشن، کوئی پرچی، کوئی چکنا نہیں، ہموار آپریشن اور کم شور کو اپناتا ہے۔
2. انٹیگریٹڈ کار ڈور لاک فنکشن کے ساتھ غیر مطابقت پذیر دروازے کے چاقو کو دروازے کی پھانسی والی پلیٹ پر تنصیب کا احساس کرنے کے لیے اپنایا گیا ہے۔
3. VVVF فریکوئنسی کنورژن کنٹرول ٹیکنالوجی، قابل اعتماد کارکردگی اور آسان ڈیبگنگ کا استعمال۔
4. فلیٹ موٹر اور ایس کے سائز کی پریسنگ گائیڈ ریل کا استعمال کرتے ہوئے، ساخت زیادہ کمپیکٹ ہے

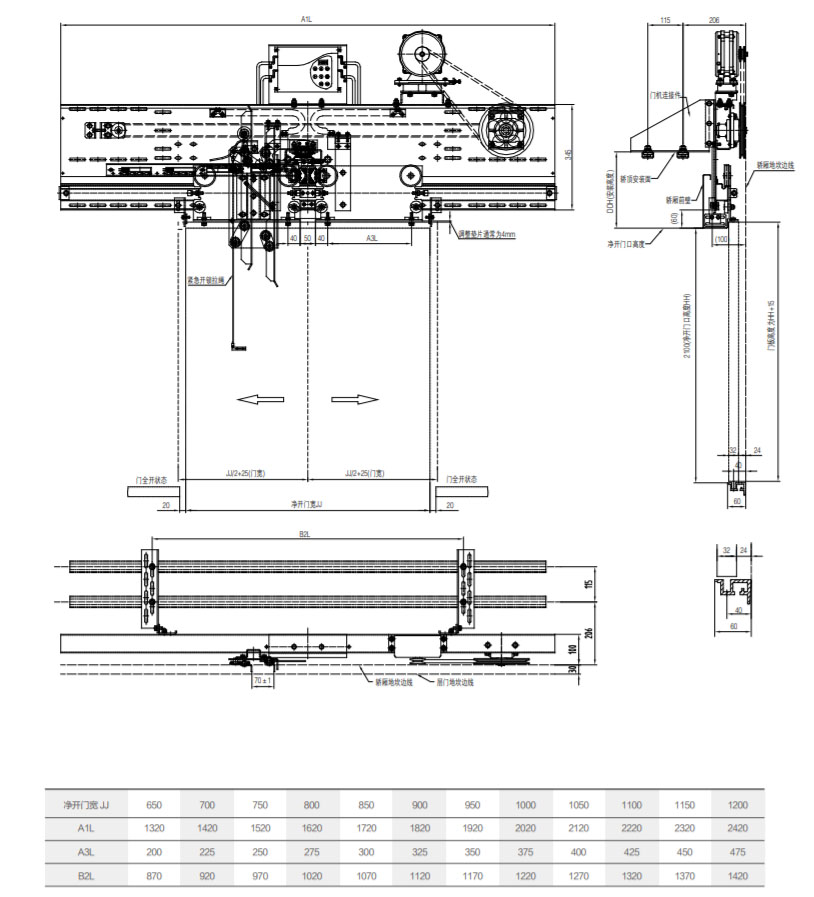

کار ٹاپ انسٹالیشن بریکٹ
مضبوط تنصیب بریکٹ
کار کے اوپر کی تنصیب کے لیے پائپ فکسنگ (اختیاری)
کار ڈور لاک ڈیوائس میں دو حصے شامل ہیں: ایک ہک اسمبلی اور ایک فکسڈ سیٹ اسمبلی۔ کار کے دروازے کے تالے کی درست مکینیکل اور برقی کارروائیوں کو یقینی بنانے کے لیے، درج ذیل ایڈجسٹمنٹ کی ضرورت ہے:
1. کار کا دروازہ مکمل طور پر بند ہونے پر، لاک ہک اور فکسڈ بیس کے درمیان افقی کلیئرنس 20-22mm، عمودی مشغولیت کا سائز 13.5~14.5mm ہے، اور برقی رابطہ فالو اپ کی رقم 3-5mm ہے۔
2. لاک ہک اور فکسڈ سیٹ کے سائز کو ایڈجسٹ کرنے کے بعد، چاقو بلیڈ اور گیٹ بال کے درمیان فرق کو ایڈجسٹ کریں۔ جب ہال اور کار کے دروازے مکمل طور پر بند ہو جاتے ہیں، تو کار کے دروازے کی چاقو کا بلیڈ ہال کے دروازے سے 8±1mm دور ہوتا ہے، ہال کے دروازے کی کِک کار کے دروازے سے 8±1mm دور ہوتی ہے، اور دروازے کے چاقو کی حرکت پذیر بلیڈ ہال کے دروازے سے 7-8mm دور ہوتی ہے۔
3. ایڈجسٹ حالت میں، جب رابطہ ابھی چھو گیا ہے یا منقطع ہونے والا ہے، لاک ہک اور فکسنگ بیس کی عمودی میشنگ ڈائمینشن 10±0.5mm ہے۔

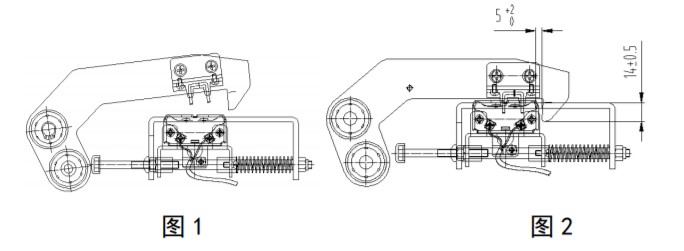

4. جب دروازہ عام طور پر کھولا جاتا ہے، تو لاک ہک پہلے گاڑی کے دروازے کے ساتھ دروازے کے کھلنے کی سمت میں تقریباً 15mm حرکت کرتا ہے، برقی تصدیقی رابطہ منقطع ہوجاتا ہے، اور 13.5~14.5mm کے فکسڈ بیس کے ساتھ لاک ہک کی عمودی انگیجمنٹ سائز میں کوئی تبدیلی نہیں ہوتی، نیچے تصویر 1 دیکھیں۔ اس وقت، اگر دروازے کے چاقو کا حرکت پذیر بلیڈ ہال کے گیٹ کی گول کک کو چھوتا ہے، یعنی لیولنگ ایریا میں، لاک ہک کھلنا شروع ہو جاتا ہے اور دروازہ عام طور پر کھلتا ہے، نیچے تصویر 2 دیکھیں؛ اگر دروازے کے چاقو کا حرکت پذیر بلیڈ ہال گول کک کو نہیں چھو سکتا، یعنی نان لیولنگ ایریا، لاک ہک کو غیر مقفل نہیں کیا جا سکتا، کار کے دروازے کا لاک پھنس گیا ہے، اور دروازہ نہیں کھولا جا سکتا۔
4. جب دروازہ عام طور پر بند ہوتا ہے، تو تالا کا ہک کھلی حالت میں ہوتا ہے اور کار کے دروازے کے ساتھ اس پوزیشن پر جاتا ہے جہاں دروازہ بند ہونے والا ہوتا ہے، جیسا کہ ذیل میں تصویر 1 میں دکھایا گیا ہے۔ اس وقت، ہال کا دروازہ گاڑی کے دروازے سے ایک قدم پہلے اپنی جگہ پر بند ہو جاتا ہے، اور پھر بند ہوتا رہتا ہے۔ ہال کے دروازے کی گیند کار کے دروازے کے لاک ہک کو نہیں چلا سکتی اور لاک ہک گر جاتا ہے۔ اس وقت، لاک ہک اور فکسڈ سیٹ کے درمیان افقی فاصلہ 5-7 ملی میٹر ہے، اور عمودی میشنگ سائز 13.5-14.5 ملی میٹر ہے، اس وقت رابطہ سوئچ آن ہے، نیچے تصویر 2 دیکھیں۔ دوبارہ دروازہ بند کرنا جاری رکھیں، لاک ہک اپنی جگہ پر ہے۔ اگر لاک ہک اور فکسنگ بیس کا سائز 7 ملی میٹر کی معیاری ضرورت تک نہیں پہنچتا ہے، تو لاک ہک پر موجود رابطہ بولٹ اسمبلی پر رابطے کے سوئچ کے رابطے سے رابطہ نہیں کرتا ہے، اور اس وقت برقی رابطہ نہیں کیا جا سکتا، جیسا کہ تصویر 3 میں دکھایا گیا ہے۔
